★ 五位瞬时流量＋八位瞬时累积显示 |
|
SWP-LED带打印流量积算控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值及累积流量值。 |
|
一、 仪表特点 |
|
1、 带打印流量积算控制仪可随意改变仪表的输入信号类型。采用***新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。 |
|
2、 带打印流量积算控制仪具有极宽的显示测量范围，可切换显示瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及整十位的流量累积测量值（0--99999999字）可准确到小数点后三位（0.001）进行累积，可设定仪表内部参数使***大累积达到99999999.99′100。 |
|
3、 带打印流量积算控制仪采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度******的积算控制。 |
|
二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图） |
|
型号 |
SWP- RLK80系列 |
|
仪表外形 |
仪表尺寸:360×140×230mm
重 量:1500g
|
微型打印机开孔尺寸111mm×57mm |
|

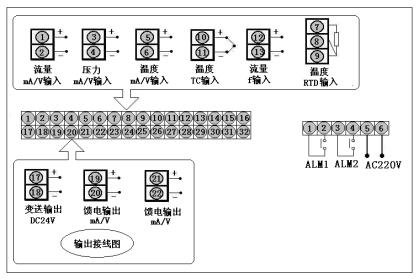

接
线
图 |
| |
|
三、 SWP-LED系列带打印流量积算控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -RLK |
□ □ □- □ □-□ □ □ -□ □ -□- □ |
带打印5位+8位流量积算控制仪 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（横式） |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
| 无补偿输入 |
| 带补偿输入 |
| 过热蒸汽带温度压力补偿-查表法 |
| 饱和蒸汽带温、压补偿-查表法 |
| 用户特定曲线补偿输入-查表法 | |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式 |
□ |
|
|
|
|
|
|
|
参见"输出方式" |
|
流量信号类型 |
□ |
|
|
|
|
|
|
参见"输入类型" |
|
压力补偿类型 |
□ |
|
|
|
|
|
参见"输入类型" |
|
温度补偿类型 |
□ |
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
|
|
|
|
| 无控制（或报警，可省略） |
| 上限控制（或报警） |
| 下限控制（或报警） |
| 流量定量到控制 --自动启动 |
| 流量定量过程控制--自动启动 |
| 流量定量到控制 --自动清零 | |
|
第二报警方式 |
|
|
|
| 无控制（或报警，可省略） |
| 上限控制（或报警） |
| 下限控制（或报警） |
| 流量定量到控制 --手动启动 |
| 流量定量过程控制--手动启动 | |
|
馈电输出 |
|
|
| 无馈电输出（可省略） |
| 单路DC24V馈电输出 |
| 双路DC24V馈电输出 | |
|
供电方式 |
|
| |
|
★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
说 明 |
|
A |
4～20 mA |
-1999～99999 d |
O |
脉冲-集电极开路 |
0～5KHz |
本表所列为***大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
|
B |
0～10 mA |
-1999～99999d |
G |
Pt100 |
-200～650℃ |
|
C |
1～5V |
-1999～99999d |
E |
热电偶E型 |
0～1000 ℃ |
|
D |
0～5V |
-1999～99999d |
K |
热电偶K型 |
0～1300 ℃ |
|
M |
0～20 mA |
-1999～99999d |
R |
用户特定 |
-1999～99999 d |
|
F |
脉 冲 |
0～5KHz |
N |
无补偿输入 |
| |
|
★ 输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V | | |
|
★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | | |
|
★ 注：RLK802、RLK803、RLK804系列可通过设定仪表二级参数互相切换。 |
|
仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。 |
|
★ 型号举例： |
|
①SWP-RLK801-21－A-HL-P |
|
无补偿输入，通讯方式RS232，继电器输出，流量输入类型4～20 mA,第一报警为上限报警，第二报警为下限报警，单路DC 24V馈电输出，AC 220V供电。 |
|
②SWP-RLK802-81－FAG-LH-2P-T |
|
带补偿输入, 通讯方式RS485, 继电器输出，流量输入类型脉冲，压力补偿输入类型4～20 mA，温度补偿输入类型Pt100，第一报警为下限报警，第二报警为上限报警，双路DC 24V馈电输出，AC 90～265V供电。 |
|
★ 订货时，也可选用LE、HK、HE系列带打印流量/容积积算控制仪，接线方式与RLK相同。带打印的仪表普及功能适用于LED流量计、LED－32段PID、LCD系列。订货时，需带打印机箱在原型号基础上加R，接线方式参考随机接线图。 |
