SWP-LCD-R无纸记录仪
产品名称:SWP-LCD-R无纸记录仪
产品编号:Pro2007231626
产品型号:
市场价格:
面议
元/
批发价格:
面议
元/
更新时间:2010.05.03
出品单位:安徽埃克森科技集团有限公司
浏览次数:
产品详细介绍
SWP-LCD-R无纸记录仪表是一种智能化的多功能二次仪表,适合于对各种过程参量进行监测,控制,记录与远传。
一、仪表特点
1、人机操作与观察界面上都对传统的二次仪表做了挑战性的改革,以中文菜单引导组态操作,以丰富的图文数据显示测量结果,以明确的中文信息标识画面内容的工程涵义,简洁直观地给人以"智能"的感受。
2、可接3路被测信号,根据用户设定要求完成从信号采集,控制,记录到传送的全过程。

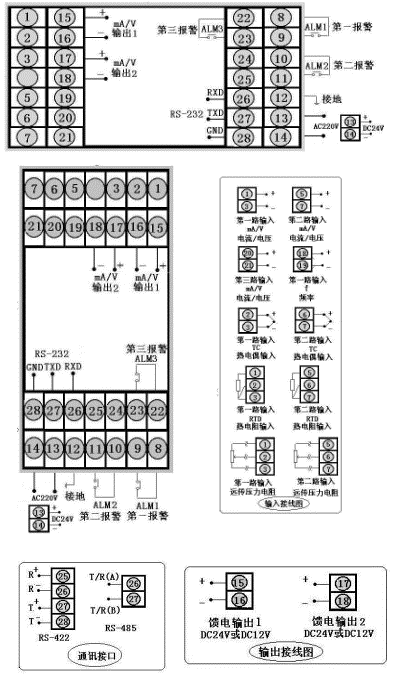

二、仪表外形及接线图(以下为基本配线,特殊订货参考随机接线图)
型号
SWP-LCD-R系列
接 线 图
仪表外形
仪表尺寸:160×80×140mm
开孔尺寸:152×76
重 量:400g
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
三、SWP-LCD-R无纸记录仪型谱表
型 号
代 码
说 明
SWP -LCD-
□ □ □ □□-□- □-□ □□□□□□ -□ □ □ - □-□-□
大屏幕带背光液晶显示仪表
仪表功能
R
无纸记录仪表
外形尺寸
8
160×80mm(横)80×160mm(竖)
输入通道
1
2
3
单路
双路
三路(第三路只能电压/电流切换)
控制作用
01
03
测量记录
三位式控制
通讯方式
□
参见"通讯方式"
第一变送输出
□
参见"变送输出方式"
第二变送输出
□
参见"变送输出方式"
第一路输入类型
□□
参见"输入类型"
第二路输入类型
□□
参见"输入类型"
第三路输入类型
□□
参见"输入类型"
第一报警方式
□
参见"报警输出方式"
第二报警方式
□
参见"报警输出方式"
第三报警方式
□
参见"报警输出方式"
馈电输出
P
DC24V馈电输出
供电方式
W
T
DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)
外形特征
S
竖式显示仪表
横式显示仪表
★
输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400~1800℃
09
Pt100.1
-99.9~199.9℃
17
30~350Ω
-1999~99999 d
02
S
0 ~1600 ℃
10
Cu50
-50.0~150.0℃
18
特 殊 规 格
用 户 特 定
03
K
0 ~1300 ℃
11
Cu100
-50.0~150.0℃
19
4~20 mA开方
-1999~99999 d
04
E
0 ~1000 ℃
12
4~20 mA
-1999~99999 d
20
0~10mA开方
-1999~99999 d
05
T
-200~400℃
13
0~10 mA
-1999~99999 d
21
1~ 5 V开方
-1999~99999 d
06
J
0 ~1200 ℃
14
1~5 V
-1999~99999 d
22
0~5 V开方
-1999~99999 d
07
Wre
0 ~2300 ℃
15
0~5 V
-1999~99999 d
23
可切换输入
详见下表
08
Pt100
-200~650℃
16
0~20 mA
-1999~99999 d
24
频率输入
0~10KHz
★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1~5 V
21
1~5 V开方
02
S
06
J
10
Cu50
15
0~5 V
22
0~5 V开方
03
K
07
WRe
12
4~20 mA
19
4~20 mA开方
04
E
08
Pt100
13
0~10 mA
20
0~10mA开方
★ 变送输出方式
选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 报警方式
选型代码
N
H
L
报警方式
无位式控制或报警(可省略)
位式上限控制或上限报警
位式下限控制或下限报警
★ 型号举例:
①SWP-LCD-R8103-22-08-HL-W-S
输入通道为单路,控制作用为测量记录,通讯方式为RS-232,输出为继电器输出,变送输出为4~20mA输入类型为Pt100,第一报警方式为上限报警,第二报警方式为下限报警,供电方式为DC24V供电,竖表。
②SWP-LCD-R8203-83-10-LH-T
8输入通道为双路,控制作用为测量记录,通讯方式为RS-485,输出为继电器输出,变送输出为0~10mA,输入类型为Cu50,第一报警方式为下限报警,第二报警方式为上限报警,AC90~265V供电(开关电源),横表.
