LZ金属管浮子流量计
产品名称:LZ金属管浮子流量计
产品编号:Pro20081215105059
产品型号:
市场价格:
面议
元/
批发价格:
面议
元/
更新时间:2010.05.05
出品单位:安徽埃克森科技集团有限公司
浏览次数:
产品详细介绍

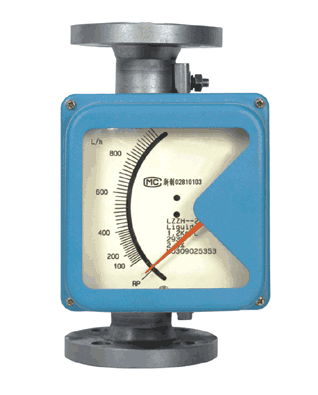

金属管浮子流量计
概述
LZ系列金属管浮子流量计(又称金属转子流量计)LZ
Z
D
H型,具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与玻璃转子流量计比较,具有耐高压、高温、安全感强、读数简明等特点。并可适用于不透明介质和腐蚀性介质的流量测量。仪表管体及法兰采用不锈钢(1Cr18Ni9Ti或316L[日、美]OCr18Ni12Mo2Ti)。LZ
Z
D
H型系列:常规型的孔板、浮子采用不锈钢,防腐型的孔板、浮子及管体内衬采用防腐材料PTFE及F46。
LZ
Z
D
H型系列仪表由管体、标准孔板、锥形浮子和磁转换仪组成;
本系列仪表的工作参数及其换算、修正由仪表计算软件提供标准的计算方法,保证仪表的计量准确性。
测量原理
LZ系列金属管浮子流量计为变面积式流量计,即在流量计的垂直测量管中,当流体向上流经管子时,浮子向上移动,在某一位置浮子所受升力与浮子重力达到平衡,此时浮子与孔板(或锥管)间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例,即浮子的某一高度代表流量的大小。浮子上下移动时,以磁求耦合的形式将位置传递到外部指示器,使指示器的指针跟随浮子移动,并借助凸轮板使指针线性地指示流量值的大小,参见右图。
电远传型是在指针现场指示流量的同时再通过角位移传感器及电变送电路,把流量值准确地转换成0-10mA或4-20mA的标准信号。

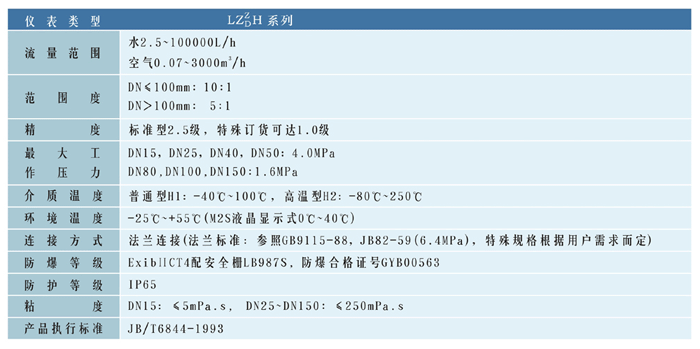

技术参数
LZ
Z
D

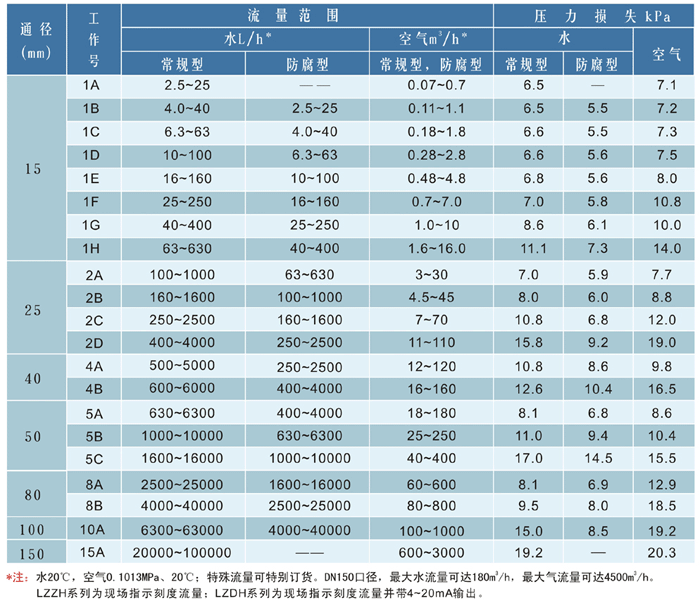

H型规格

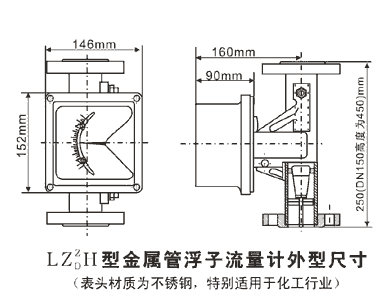

主要结构及尺寸
结构及尺寸:
仪表主要包括测量管与仪表传感指示器
测量管由右图所示各零部件组成,它主要保证流量与浮子位置的准确关系。指示器能把浮子所在的位置通过长久磁钢辊合,及指示器内的高精度轴承和凸轮板线性地转换成流量由指针在度盘上指示,或通过角位移传感器及电变送电路将流量值准确地转换成4-20mA或0-10mA的标准信号输出。
电远传性能及接线图
电 源 : 24V DC
输出信号 : 二线制4-20mA
三线制0-10mA
***大负载 : 750Ω
线 性 度 : ±1%
信号线接口: 内螺纹M20 x 1.5
安装
流量计须***垂直安装,进出口保证有5倍仪表口径的直管段。对于新安装的管路,流量计安装前应将管道冲洗干净。
为便于检修、维护、更换流量计及清洗管路,本流量计***好安装旁路管。

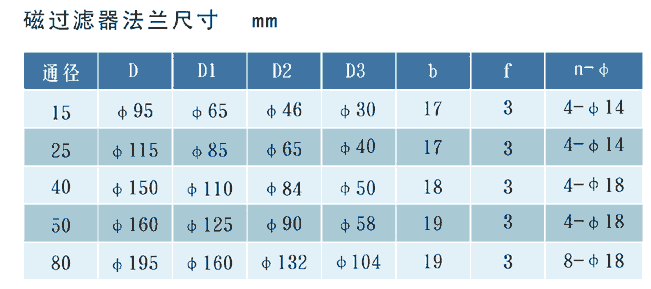

在流量计上游应安装阀门,在下游5-10倍仪表通径处安装流量调节阀,对于*********(DN≤25)仪表在上游应安装磁过滤器及滤网过滤器。被测介质中若含有磁性物质的,则一定要在流量计前安装磁过滤器。
